Fluke Networks Microscanner PoE (MS-POE) - кабельный тестер из линейки MICROSCANNER 2 который имеет дополнительную опцию тестирования PoE, в отличии от MS2-100.
MS-POE так же служит для поиска и устранения неисправностей в витой паре и телефонном кабеле. Простой и понятный интерфейс пользователя, отображает всю информацию на одном экране и позволяет специалистам выполнять свою работу проще, быстрее и точнее.
Прибор выполняет полный спектр базовых тестов для диагностики кабеля: правильность разводки, место и характер повреждения (обрыв, короткое замыкание, перепутанные пары или жилы). Благодаря встроенному рефлектометру, тестер может измерять длину линии и расстояние до повреждения. Для более точной оценки длины витой пары разных категорий, в приборе предусмотрена возможность установки коэффициента распространения импульса NVP. Fluke Networks MS-POE позволяет определить подключение линии к коммутатору, телефонной станции, скорость передачи данных в сети Ethernet, наличие напряжения PoE, генерировать в линию цифровой или аналоговый тональный сигнал.
MicroScanner PoE позволяет значительно упростить и ускорить проверку PoE в кабельных системах. Этот тестер определяет доступный класс PoE (0-8), которое выдает коммутатор на порту тестируемой линии, в соответствии с новейшими стандартами PoE, а также отображает напряжение от пассивных источников PoE.
*Уточняйте значение NVP у производителя так как сам прибор не может его определять (данный параметр влияет только на точность определения длинны). В пользовательских настройках можно подобрать оптимальное значение NVP исходя из известной фактической длинны кабеля. Для корректного выставления NVP рекомендуется использовать кабель длиной не менее 15 метров.
Сравнительная таблица | ||
Характеристики: | MicroScanner2 | MicroScanner PoE |
Витая пара (RJ-11, RJ-45): | ||
Схема разводки кабелей: |
|
|
Длина и расстояние до неисправности: |
|
|
Коаксиальный кабель: | ||
Наличие коаксиального разъёма: |
|
|
Длина и расстояние до неисправности (Coax): |
|
|
Идентификация активного оборудования на дальнем конце кабеля | ||
Определяет доступный класс мощности PoE: |
|
|
Скорость: 10/100/1000BASE-T: |
|
|
Стандарты: 2.5GBASE-T, 5GBASE-T, 10GBASE-T: |
|
|
Питание по Ethernet (PoE): | Обнаруживает 802.3af | Определяет класс и мощность для 802.3af, .3at и .3bt |
Аналоговый и цифровой тоновый сигнал: |
|
|
Дополнительные удаленные идентификаторы: |
|
|

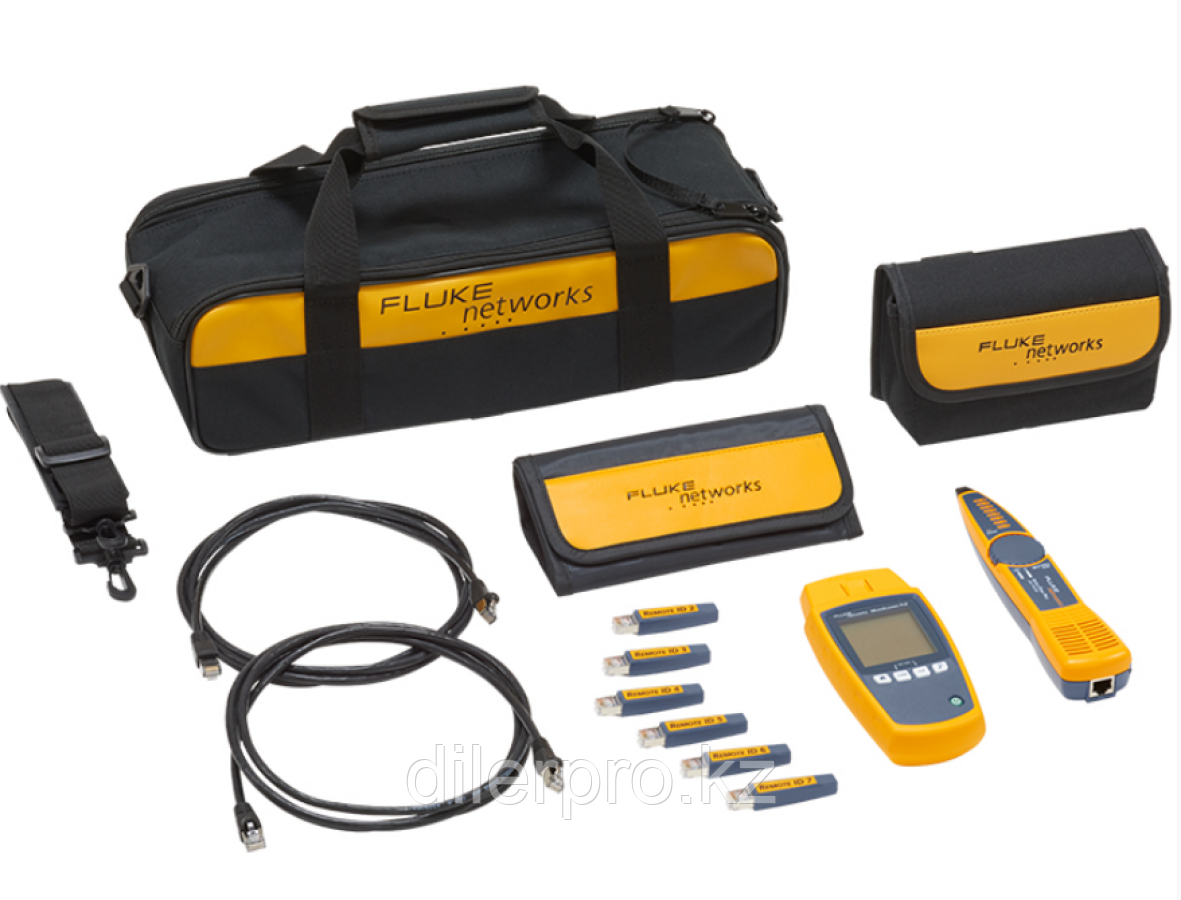

Комплект поставки MS-POE:
ХАРАКТЕРИСТИКИ MS-POE |
|
---|---|
Требования к окружающей среде | |
Рабочие температуры | от 32 °F до 113 °F (от 0 °C до 45 °C) |
Температура хранения | от -4°F до 140°F (от -20°C до 60°C) |
Относительная рабочая влажность (% без конденсации) | 90 % (от 50 до 95 °F, от 10 до 35 °C) 75 % (от 95 до 113 °F, от 35 до 45 °C) |
Ударные нагрузки и вибрация | Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2) Тестирование при падении с высоты 1 м с подсоединенными адаптером схемы соединений и без него |
Безопасность | IEC 61010-1 3-е издание IEC |
Высота над уровнем моря | 4 000 м; хранение: 12 000 м |
Электромагнитная совместимость | IEC 61326-1 |
Общие технические характеристики | |
Разъемы для тестирования | Экранированный 8-контактный модульный разъем подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11). MicroScanner2: Разъем F-типа для коаксиального кабеля. |
Мощность | Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации Другие совместимые типы аккумуляторов: 2 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD |
Размеры и вес | (с установленными батареями и адаптером схемы соединений) 3 x 6,4 x 1,4 дюйма (7,6 x 16,3 x 3,6 см) MicroScanner2: 10,6 унции (300 г) Microscanner PoE: 10,6 унции (300 г) |
Дисплей | Монохромный ЖК-экран с подсветкой |
Режимы тестирования | |
Тестирование кабеля | Измерение длины, проверка схемы разводки, идентификация удаленных идентификаторов и обнаружение портов Ethernet. MicroScanner PoE также показывает "HIGH Ω", когда сопротивление кабеля превышает 12,5 Ом. Отображение результатов на одном экране. |
Тональные сигналы | Генерирование сигналов Intellitone™ и обычных аналоговых сигналов |
PoE | MicroScanner2: Прибор запрашивает у активного оборудования и проверяет наличие питания по {\v Ethernet (PoE, в соответствии с требованиями }802.3af) Microscanner PoE: Запрос у активного оборудования и проверка наличия 802.3af, at, bt и устройств, совместимых с UPOE (универсальный стандарт передачи питания через Ethernet от компании Cisco) |
Технические характеристики | |
Тестируемые типы кабелей | Витая пара: UTP, FTP, SSTP Коаксиальный кабель (MicroScanner2): 75 Ом, 50 Ом, 93 Ом |
Проверка длины | Диапазон: 460 м (1500 футов) Разрешение: 0,3 м (1 фут) Типовая точность: ± 4 % или 0,6 м (2 футов), в зависимости от того, что больше. Погрешность NVP — дополнительная ошибка. Калибровка: Задаваемая пользователем NVP для витой пары и коаксиального кабеля (MicroScanner2). Возможность определять актуальную NVP при известной длине кабеля. |
Проверка схемы разводки | Обнаружение неисправностей в отдельных проводах, короткие замыкания, перепутанные провода, разделенные пары и до семи идентификаторов адаптеров на дальнем конце. На экране отображается схема разводки в пропорциональном масштабе для визуальной индикации примерного местонахождения неисправностей. |
Обнаружение портов Ethernet | MicroScanner2: Проверка заявленной скорости 802,3 портов Ethernet: 10 Мбит/с, 100 Мбит/с и 1 Гбит/с. Microscanner PoE: Проверка заявленной скорости 802,3 портов Ethernet: 10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с. |
Генератор тонального сигнала | Поддержка генерации тонального сигнала и составление кабельной схемы с помощью цифрового детектора IntelliTone™ от Fluke Networks. Генерация четырех тонов, совместимых с типовыми аналоговыми детекторами. Функция SmartTone™ обеспечивает положительную идентификацию кабелей в пучках при использовании детектора IntelliTone или аналогового детектора. |
