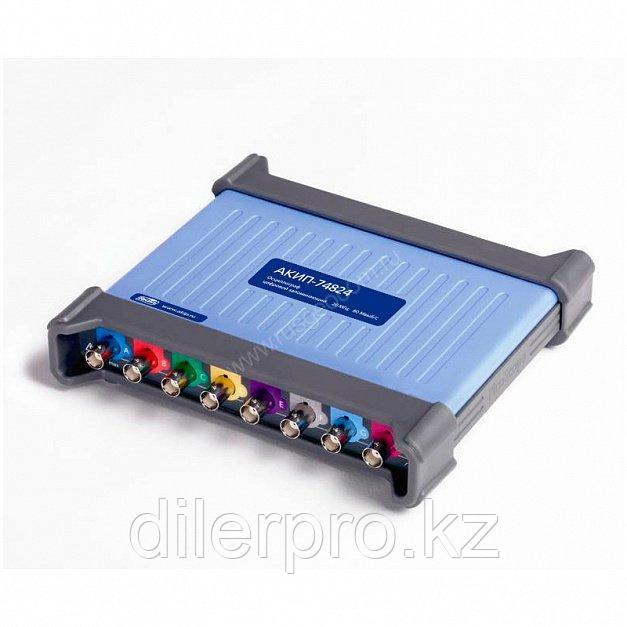

Особенности восьмиканального цифрового запоминающего USB-осциллографа АКИП-74824:
- «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных;
- Осциллограф: 8 каналов;
- Полоса пропускания: 20 МГц;
- Разрешение АЦП: 12 бит (до 16 бит в реж ERES);
- Максимальная частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов);
- Максимальный объем памяти: 256 МБ (делится между активными каналами);
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500);
- НЧ фильтр в полной полосе пропускания;
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK - дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц;
- Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
- Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
- Математика: 30 функций и задач (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).
