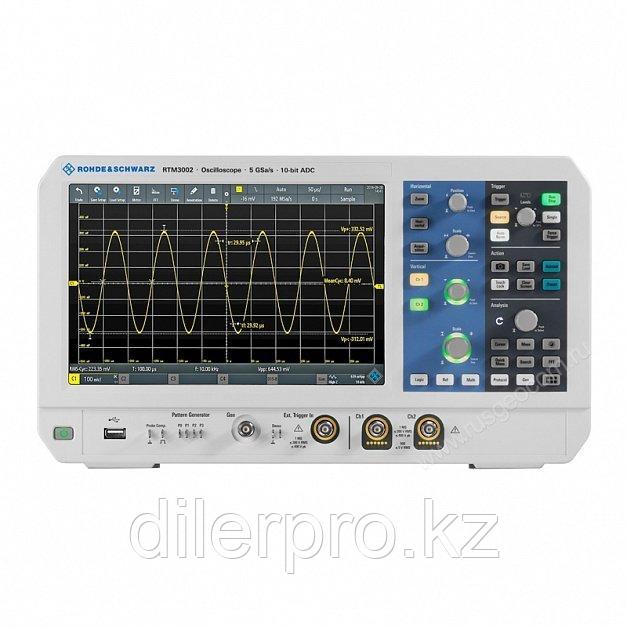

Осциллограф Rohde Schwarz RTM3002-B222 (RTM3000-22)

Осциллограф RTM3002, разработанный компанией Rohde & Schwarz, является одним из представителей новой серии RTM3000. Данная линейка оборудования была представлена в начале 2018 года и за короткое время получила массу положительных отзывов от специалистов многих промышленных направлений. Из основных технических характеристик стоит отметить два изолированных разъема и полосу пропускания 100 МГц.

Главной уникальной особенностью этой модели можно назвать 10 битный аналого-цифровой преобразователь собственной разработки. По сравнению с классическим 8-битным АЦП, он создает четырехкратное улучшение вертикального разрешения. Это гарантирует обнаружение малейших единичных аномалий и отклонений. В базовой комплектации глубина памяти составляет 80 миллионов отсчетов. Опционально этот показатель может быть увеличен до четырехсот. Это в 8 (40) раз больше, чем предоставляет любой другой осциллограф сторонних производителей. Отдельного внимания заслуживает сенсорный экран, которым оборудовано изделие. Он предлагает пользователю интуитивно-понятное управление и допускает оставлять графические отметки прямо на осциллограмме. А интегрированная подсветка обуславливает комфортные условия работы даже при плохом освещении. При необходимости, Вы также можете использовать функциональные клавиши для навигации по меню. Расположение элементов максимально приближено к предыдущему поколению RTM2000, что позволит сэкономить время на обучение и не вызовет неудобств, если раньше Вам доводилось работать с аппаратурой Роде Шварц. Пользовательский интерфейс был также переработан, были учтены все пожелания заказчиков. Кнопка возврата позволяет отменить последнее выполненное действие, если была допущена ошибка.

RTM3002 - незаменимый помощник при выполнении производственных задач любой сложности.

Функции осциллографа RTM3002:

• При активации опции RTM-K18, Вам станет доступен анализ спектральной составляющей. Наряду с этим скорость отклика и возможности тонкой настройки эквивалентны прецизионным анализаторам. Имеется режим построения спектрограммы (зависимость частоты от времени в виде графика), временное стробирование (вывод на дисплей частотной области в заданном интервале) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
• Дополнение RTM-K15 увеличивает объем встроенной памяти до 400 млн точек. Этого более чем достаточно для отладки последовательных шин, архивации и мгновенного доступа к полученным результатам. Она может быть задействована при тестировании по маске, в режиме быстрых измерений или при эксплуатации функции БПФ.
• При установке RTM-B1 (MSO) Вы сможете производить коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
• На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTM (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
• При установке RTM-B6, область применения устройства значительно расширяется. Помимо воспроизведения стандартных сигналов, доступна генерация 4 битных последовательностей произвольной формы с максимальной скоростью 50 Мбит/с. Это в полной мере отвечает требованиям к системам, которые используются для проверки каскадов со сложной архитектурой.
• Активация цифрового вольтметра исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.
