SK-LAN-2 - набор инструментов для обслуживания кабельных линий связи и Ethernet
Описание набора инструментов для обслуживания кабельных линий связи и Ethernet SK-LAN-2
SK-LAN-2 - набор инструментов предназначен для монтажа и обслуживания Ethernet сетей, телефонии, кабельного телевидения и других систем передачи данных. Он содержит профессиональный инструмент для резки и разделки витой пары, телефонного и коаксиального кабеля. Набор позволяет устанавливать модульные разъемы RJ45, RJ11/12, RJ22, проверять правильность обжима коннектора, целостность линии, идентифицировать нужный кабель из пучка, находить порты коммутатора и розетки пользователя. Кроме того, набор включает инструмент для сборки и разборки различных конструкций и офисного оборудования.
Все инструменты можно распределить по специальным отделениям и карманам прочного рюкзака для инструментов, который значительно облегчит транспортировку. SK-LAN-2 является одним из самых современных и технологичных наборов для построения и обслуживания СКС.
Габариты : 400x220x260 мм.
Технические характеристики комплектующих набора SK-LAN-2
| № |
Артикул и фото |
Описание |
| 1. |

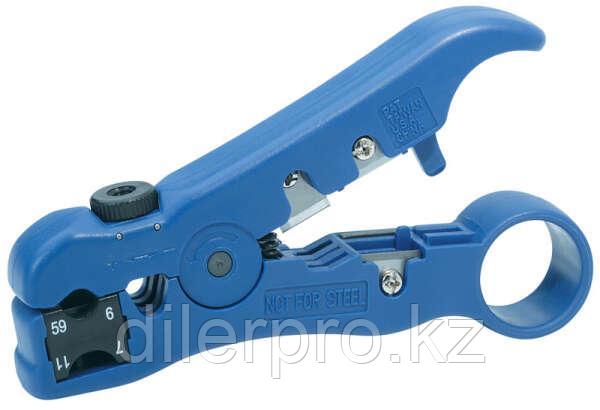

PT-70029
|
DATASHARK Стриппер для CATV/UTP
- обрезка и снятие изоляции с витой пары Cat5, Cat5e и Cat6
- резка и удаление изоляции плоских телефонных кабелей
- разделка коаксиальных кабелей RG6, RG6 Quad, RG59, RG7 и RG11
- регулируемое лезвие позволяет использовать инструмент для удаления разной толщины изоляции без повреждения экрана и проводников.
|
| 2. |

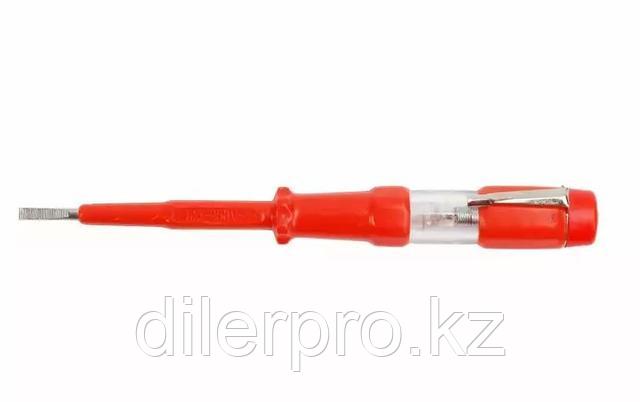

EN-E6758
|
Индикатор напряжения Endura E6758, 190 мм
- Длина инструмента: 190 мм
- Диапазон обнаружения напряжения переменного тока: 100-500 В
- Материал наконечника: Cr-V
- Материал корпуса: ABS пластик
|
| 3. |

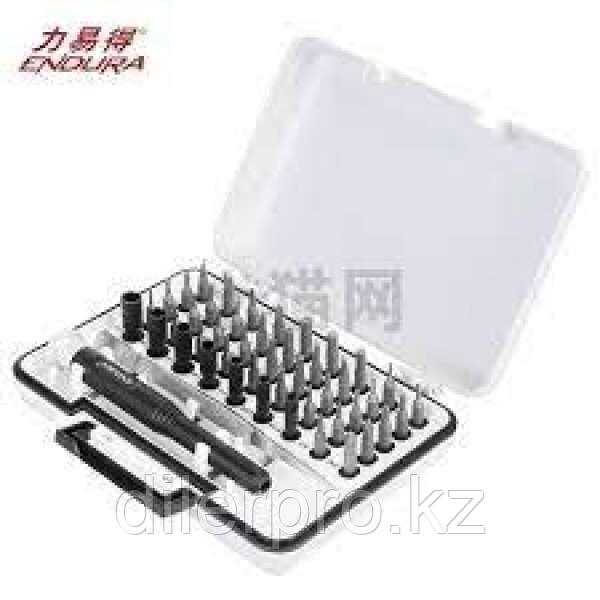

EN-E1110
|
Набор прецизионных отверток Endura E1110, 46 шт
- Набор из 46 отвёрточнных вставок высокой прочности
|
| 4. |
EN-E2011
|
Разводной ключ Endura E2011 (20 мм; 153 мм)
- длина инструмента: 153 мм (6")
- максимальное открытие: 20 мм
- изготовлен из углеродистой стали
- измерительная шкала
- противоскользящее пластиковое покрытие рукоятки
|
| 5. |
EN-EA8312
|
Сумка для инструмента Endura EA8312 (400x220x260 мм)
- Габариты: 400 x 220 x 260 мм
- Материал: водонепроницаемая ткань "Oxford"
- Прошита грубой полиэфирной нитью
|
| 6. |

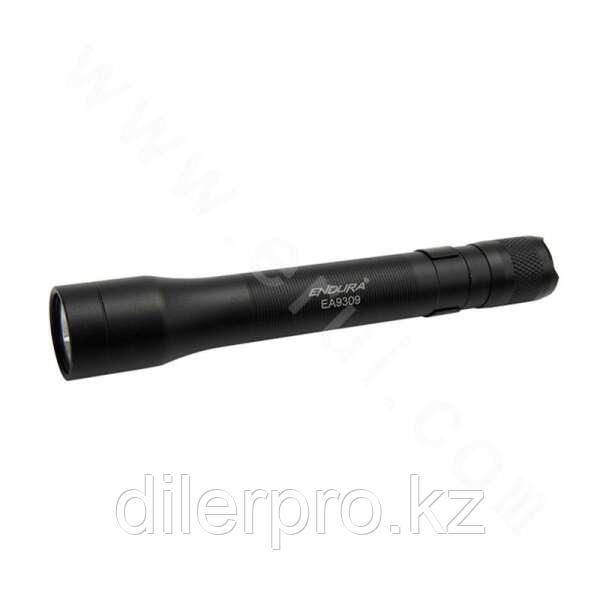

EN-EA9309 |
Фонарь алюминиевый Endura EA9309 (3w; 2AA)
- Мощность светодиода: 3 Вт
- Батарея: 2AA
- Функциональный режим: подсветка / выкл. / низкий уровень освещенности / выкл. / вспышка / выкл.
- Максимальная яркость: 150LM / выкл. / 45LM / выкл. / - / выкл.
- Время автономной работы: 1,5 Ч / 3 Ч / -
- Класс водонепроницаемости: IPX4
|
| 7. |

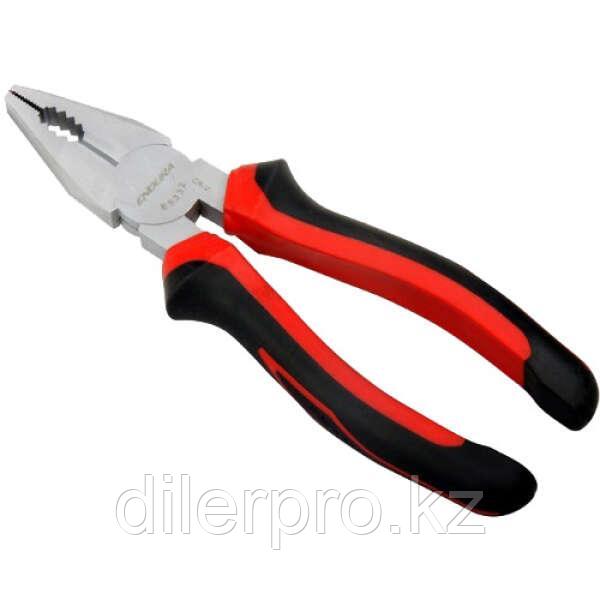

EN-E5332
|
Пассатижи Endura E5332 (German Style; Cr-V, 176 мм)
- стандартное исполнение, German Style
- хром-ванадиевая сталь
- двухкомпонентные рукоятки
- длина инструмента: 176 мм
|
| 8. |

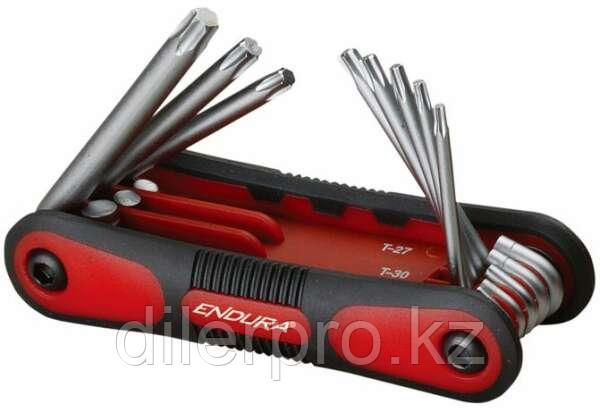

EN-EA1576
 |
Набор ключей "TORX" Endura EA1576 (Cr-V; T9-T40)
- ключи "TORX": T9, T10, T15, T20, T25, T27, T30, T40
- закаленная Cr-V сталь
|
| 9. |
EN-EA1574
|
Набор ключей "Внутренний шестигранник" Endura EA1574 (Cr-V; 1,5-8 мм)
- ключи "Внутренний шестигранник": 1,5 мм; 2 мм; 2,5 мм; 3 мм; 4 мм; 5 мм; 6 мм; 8 мм
- закаленная Cr-V сталь
|
| 10. |
EN-E5331
|
Пассатижи Endura E5331 (German Style; Cr-V, 152 мм)
- стандартное исполнение, German Style
- хром-ванадиевая сталь
- двухкомпонентные рукоятки
- длина инструмента: 152 мм
|
| 11. |

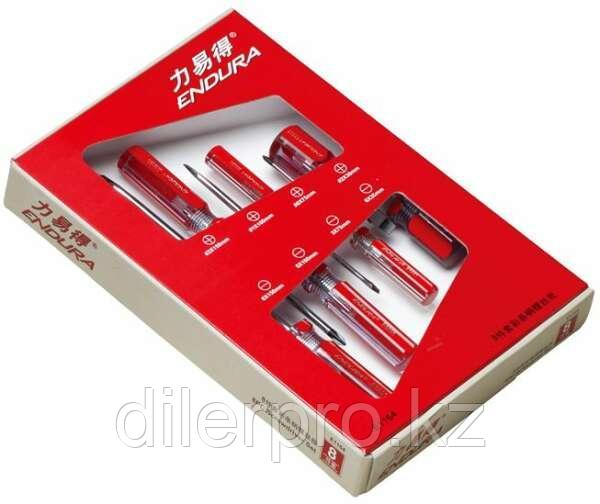

EN-E1164
|
Набор отверток Endura E1164 (Cr-V), 8 шт
- отвертки "прямой шлиц": 3x75; 5x100; 6x38; 6x150 мм
- отвертки Phillips: PH0x75, PH1x100, PH2x38; PH2x150 мм
- материал: Cr-V сталь
|
| 12. |
GT-NETcat Micro
|
Кабельный тестер Tempo NETcat Micro NC-100
- тестирование экранированной (STP) и неэкранированной (UTP) витой пары, телефонных и коаксиальных кабелей;
- определение наличия напряжения в кабеле;
- определение повреждений в кабеле:
- обрыв пары (open pair);
- обрыв одной жилы (miss wire);
- обрыв экрана кабеля (shield);
- короткое замыкание между жилами или жилой и экраном;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);
- встроенный тональный генератор с тремя тональными сигналами для трассировки кабеля и поиска нужного порта коммутатора;
- предупреждение о наличии повышенного напряжения в линии (защита порта для телефонной линии);
- проверка пар проводов стандарта TIA / EIA для LAN;
проверка телефонной проводки по стандарту USOC;
- интерфейсы: RJ12 (телефонный), RJ45 (сетевой) и тип F (коаксиальный);
- оценка результата тестирования: PASS или указание типа повреждения;
- авто выключение при бездействии в течении 5-ти минут (кроме режима генерации тонального сигнала)
|
| 13. |

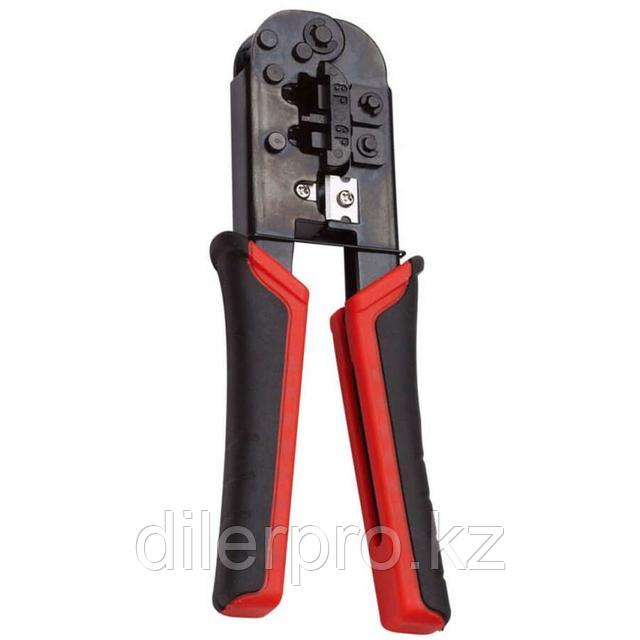

EN-E5825
|
Кримпер Endura E5825 (RJ11, RJ12, RJ45)
- Совместимые типы коннекторов: RJ11, RJ12, RJ45
- Зачистка изоляции кабеля
- Резак для кабеля
- Двухцветные рукоятки
- Длина инструмента: 200 мм
|
| 14. |

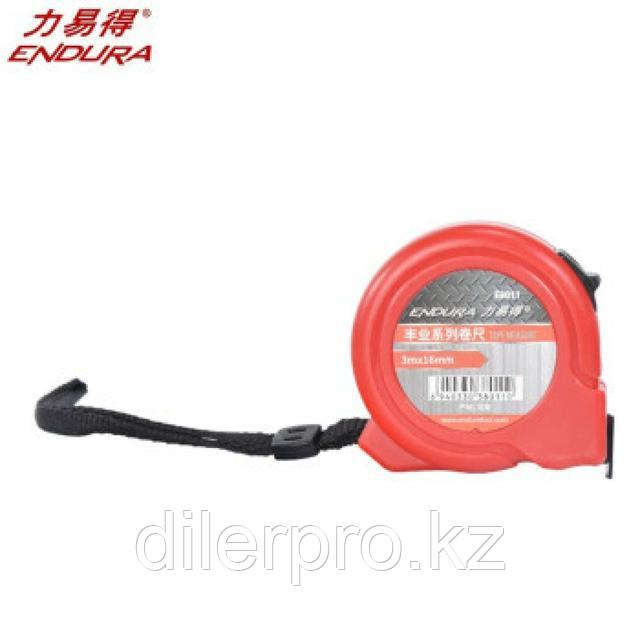

EN-E8011
|
Рулетка измерительная Endura E8011 (3м; 16мм)
- Длина ленты: 3м
- Ширина ленты: 16мм
- Двусторонняя лента с двойной метрической линейкой
- Корпус из АБС-пластика
- Высококачественная сталь
- Четкая шкала
- Высокая стойкость к коррозии и износу
|
| 15. |
GT-601K-G
|
Тестовый набор GT-601K-G
- генерация и прием тонального сигнала (890/960 Гц; +10 дБм);
- идентификация пар в многопарном кабеле;
- поиск нужной пары в распределительном ящике, кроссе или муфте;
- визуальная индикация короткого замыкания жил (целостности линии);
- индикация постоянного напряжения в линии;
- индикация переменного (звонкового) напряжения в линии;
- определение полярности телефонной линии (1 линия);
- организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
- громкость динамика: 30 дБ;
- защита по напряжению выхода генератора: 52 В;
- индикация низкого заряда батареи;
- тип наконечников индуктивного щупа: пластиковые (круглый и плоский);
- подключение к линии: крокодилы, RJ11
|
| 16. |

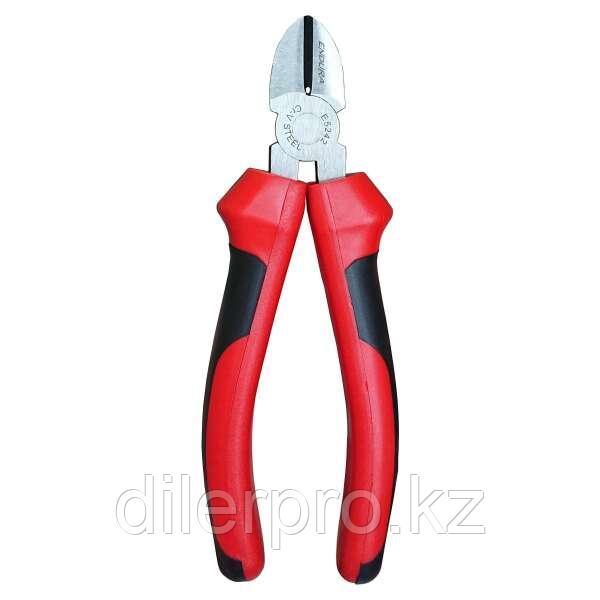

EN-E5222B
|
Бокорезы Endura E5222B (карбон; 152 мм)
- стандартное исполнение
- углеродистая сталь
- двухкомпонентные рукоятки
- длина инструмента: 150 мм
|
| 17. |

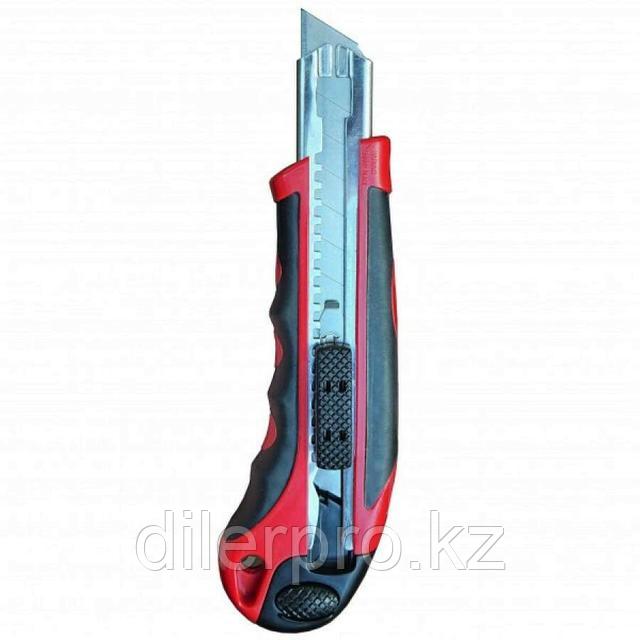

EN-E7017
|
Нож Endura E7017 с выдвижным лезвием
- Эргономичная форма
- Подпальцевые выемки для лучшего хвата
- Отверстие для крепления ремешка на руку
- Рукоятка: пластик с резиновыми накладками
- Встроенный пенал на пять запасных лезвий
- Простое извлечение отработанного лезвия
- Автоматический захват нового лезвия из пенала
- Кнопка для извлечения пенала из рукоятки
- Габариты лезвия: 18 х 100 х 0,5 мм.
- Количество секций в лезвии: 8 шт
- Количество лезвий в комплекте: 6 шт
- Длина ножа в сложеном состоянии: 170 мм
|
Применение набора для обслуживания и монтажа сетей SK-LAN-2
- Организованное хранение инструментов
- Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
- Идентификация кабеля, портов коммутатора и розеток пользователя
- Установка модульных коннекторов RJ45, RJ11/12, RJ22
- Разделка витой пары и коаксиального кабеля
- Слесарные и монтажные работы
- Сборка и разборка конструкций
- Разрезание различных материалов
- Резка медного и алюминиевого провода
- Измерение длины и габаритов
- Подсветка темных объектов
Комплектация набора инструментов для обслуживания кабельных линий связи и Ethernet SK-LAN-2
| № |
Наименование |
Артикул |
| 1. |
DATASHARK Стриппер для CATV/UTP |
PT-70029 |
| 2. |
Индикатор напряжения Endura E6758, 190 мм |
EN-E6758 |
| 3. |
Набор прецизионных отверток Endura E1110, 46 шт |
EN-E1110 |
| 4. |
Разводной ключ Endura E2011 (20 мм; 153 мм) |
EN-E2011 |
| 5. |
Сумка для инструмента Endura EA8312 (400x220x260 мм) |
EN-EA8312 |
| 6. |
Фонарь алюминиевый Endura EA9309 (3w; 2AA) |
EN-EA9309 |
| 7. |
Пассатижи Endura E5332 (German Style; Cr-V, 176 мм) |
EN-E5332 |
| 8. |
Набор ключей "TORX" Endura EA1576 (Cr-V; T9-T40) |
EN-EA1576 |
| 9. |
Набор ключей "Внутренний шестигранник" Endura EA1574 (Cr-V; 1,5-8 мм) |
EN-EA1574 |
| 10. |
Пассатижи Endura E5331 (German Style; Cr-V, 152 мм) |
EN-E5331 |
| 11. |
Кабельный тестер Tempo NETcat Micro NC-100
|
GT-NETcat Micro |
| 12. |
Кримпер Endura E5825 (RJ11, RJ12, RJ45) |
EN-E5825 |
| 13. |
Рулетка измерительная Endura E8012 (3м; 16мм) |
EN-E8011 |
| 14. |
Тестовый набор GT-601K-G |
GT-601K-G |
| 15. |
Бокорезы Endura E5222B (карбон; 152 мм) |
EN-E5222B |
| 16. |
Нож Endura E7017 с выдвижным лезвием |
EN-E7017 |
