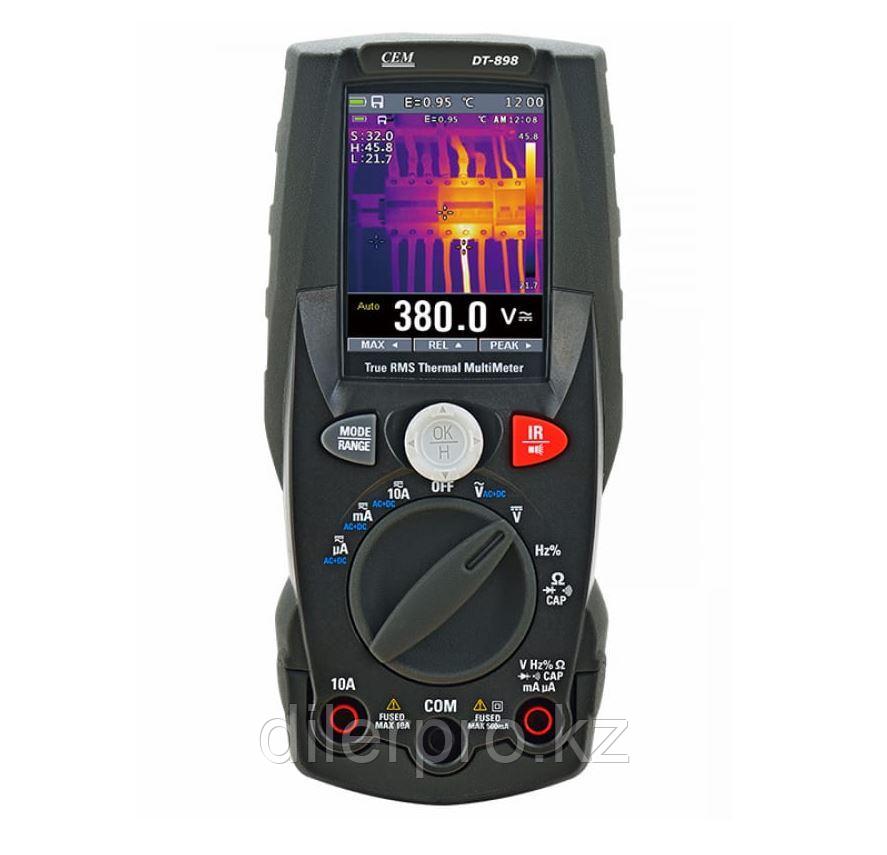

Профессиональный промышленный цифровой мультиметр DT-898
Мультиметр CEM DT-898 оснащен тепловизором, что позволяет обнаружить места нагрева в электроустановках. Одновременно с ИК-изображением выводятся текущие параметры замеров, что удобно при составлении отчетов о состоянии клеммных соединений, распределительных устройств и автоматов защиты.
В устройстве установлен жидкокристаллический дисплей и камера, которая позволяет захватывать изображение и отображать его на экране. С помощью этого устройства можно быстро определить место обрыва в проводке или локализовать проблему в промышленном оборудовании.
Мультиметр имеет термочувствительную матрицу с разрешением 80 на 80 точек и частотой обновления 50 Гц. Фокусировка фиксированная, фокусное расстояние 7,5 мм. Позволяет выполнять замеры температуры в промежутке от – 20 до + 260°C.
Прибор, помимо обследования объектов в инфракрасном диапазоне, позволяет определять напряжение сети переменного и постоянного тока, выполнять проверку сопротивления, проводить тестирование работы диодов, измерять емкость конденсаторов и другие параметры.
Мультиметр имеет прочный корпус, защищенный от внешних воздействий. Мультиметр CEM DT-898 соответствует международным стандартам по защите от поражений электрическим током. Есть встроенный светодиодный фонарик и прицельное приспособление для точного позиционирования встроенного тепловизора при выполнении измерений температуры.
Особенности мультиметра CEM DT-898
- Вес прибора 540 гр.
- Установлена литиевая батарея емкостью 2300 мАч.
- Предусмотрено автоматическое отключение и информирование о низком заряде батареи.
- Измерение постоянного и переменного тока и напряжения, прозвон цепи, тест диодов, измерение емкости конденсаторов, частоты и коэффициента заполнения.
Характеристики мультиметра CEM DT-898
| |
CEM DT-898: |
| Поле обзора (FOV) / минимальное фокусное расстояние |
21° x 21°/ 0.,5м |
| Пространственное разрешение (IFOV) |
4,53мрад |
| ИК детектор (разрешение) |
80 × 80 пикселей |
| Температурная чувствительность /NETD |
< 0,1°C при +30°C (+86°F) / 100 мК |
| Частота обновления кадров |
50Гц |
| Фокусировка |
Фиксированная |
| Фокусное расстояние |
7,5мм |
| Матрица видеопреобразователя (FPA)/ спектральный диапазон |
Неохлаждаемый микроболомер / 8–14 мкм |
| Температурный диапазон объекта |
–20°C до +260°C (–4°F до +500°F) |
| Погрешность |
±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C). |
| Справочные стандарты |
| Безопасность |
IEC/EN61010-1 |
| ЭМС |
IEC/EN 61326-1 |
| Изоляция |
двойная |
| Уровень загрязнения |
2 |
| Категория перенапряжения |
CAT IV 600В, CAT III 1000В |
| Макс. рабочая высота |
2000м (6562футов |
| Размер (Д x Ш x В) |
175 x 85 x 55мм (7 x 3 x 2 дюйма) |
| Вес (вкл. элемент питания) |
540г |
| Тип батареи |
аккумуляторная 1x7,4В Li-ION, 2300мАч |
| Зарядное устройство |
100/240В AC, 50/60Гц, 10В DC, 1A |
| Индикатор низкого заряда |
символ на дисплее |
| Автоматическое выключение |
через 15÷60 мин бездействия (отключается) |
| Дисплей |
| Преобразование |
TRMS |
| Характеристики |
цветной TFT, 6000 точек со шкалой |
| Частота отсчетов |
3 раза/сек |
| Условия эксплуатации |
| Нормальная температура |
18°C ÷ 28°C (64°F ÷ 82°F) |
| Рабочая температура |
5°C ÷ 40°C (41°F ÷ 104°F) |
| Допустимая влажность |
<80%HR |
| Температура хранения |
-20° ÷ 60°C (-4°F ÷ 140°F) |
| Влажность при хранении |
<80%HR |
| |
Постоянное напряжение |
| Диапазон |
Разрешение |
Точность |
Входное сопротивление |
Защита от перенапряжения |
| 400,0мВ |
0,1мВ |
±(0,09% показания + 5) |
>10МОм |
1000В DC/AC rms |
| 4,000В |
0,001В |
±(0,09% показания + 5) |
>10МОм |
1000В DC/AC rms |
| 40,00В |
0,01В |
±(0,09% показания + 5) |
>10МОм |
1000В DC/AC rms |
| 400,0В |
0,1В |
±(0,2% показания + 5) |
>10МОм |
1000В DC/AC rms |
| 1000В |
1В |
±(0,2% показания + 5) |
>10МОм |
1000В DC/AC rms |
| |
Переменное напряжение TRMS |
| Диапазон |
Разрешение |
Точность (50÷60Гц) |
Точность (61гЦ÷1кГц) |
Защита от перенапряжения |
| 4,000В |
0,001В |
±(0,8% показания +5) |
±(2,4% показания+5) |
1000В DC/AC rms |
| 40,00В |
0,01В |
±(0,8% показания +5) |
±(2,4% показания+5) |
1000В DC/AC rms |
| 400,0В |
0,1В |
±(0,8% показания +5) |
±(2,4% показания+5) |
1000В DC/AC rms |
| 1000В |
1В |
±(0,8% показания +5) |
±(2,4% показания+5) |
1000В DC/AC rms |
| |
Напряжение AC+ DC TRMS |
| Диапазон |
Разрешение |
Точность (50Гц÷1кГц) |
Входное сопротивление |
Защита от перенапряжения |
| 4,000В |
0,001В |
±(2,4% показания +20) |
>10МОм |
1000В DC/AC rms |
| 40,00В |
0,01В |
±(2,4% показания +20) |
>10МОм |
1000В DC/AC rms |
| 400,0В |
0,1В |
±(2,4% показания +20) |
>10МОм |
1000В DC/AC rms |
| 1000В |
1В |
±(2,4% показания +20) |
>10МОм |
1000В DC/AC rms |
| |
Постоянный ток |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 400,0мкА |
0,1мкА |
±(0,9% показания + 5) |
Быстродействующий предохранитель 800мА/1000В |
| 4000мкА |
1мкА |
±(0,9% показания + 5) |
Быстродействующий предохранитель 800мА/1000В |
| 40,00мА |
0,01мА |
±(0,9% показания + 5) |
Быстродействующий предохранитель 800мА/1000В |
| 400,0мА |
0,1мA |
±(0,9% показания + 8) |
Быстродействующий предохранитель 800мА/1000В |
| 10,00А |
0,01A |
±(1,5% показания + 8) |
Быстродействующий предохранитель 10A/1000В |
| |
Переменный ток TRMS |
| Диапазон |
Разрешение |
Точность (50Гц÷1кГц) |
Защита от перенапряжения |
| 400,0мкA |
0,1мкA |
±(1,2% показания + 5) |
Быстродействующий предохранитель 800мA/1000В |
| 4000мкA |
1мкA |
±(1,2% показания + 5) |
Быстродействующий предохранитель 800мA/1000В |
| 40,00мA |
0,01мA |
±(1,2% показания + 5) |
Быстродействующий предохранитель 800мA/1000В |
| 400,0мA |
0,1мA |
±(1,2% показания + 5) |
Быстродействующий предохранитель 800мA/1000В |
| 10,00A |
0,01A |
±(1,5% показания + 5) |
Быстродействующий предохранитель 10A/1000В |
| |
Контроль целостности диодов |
| Тестовый ток |
Макс. напряжение разомкнутой цепи |
| <1,5мA |
3,3В DC |
| |
Измерение сопротивления и контроль на обрыв |
| Диапазон |
Разрешение |
Точность |
Зуммер |
Защита от перенапряжения |
| 400,0Ом |
0,1Ом |
±(0,5% показания + 10) |
>50Ом |
1000В DC/AC rms |
| 4,000кОм |
0,001кОм |
±(0,5% показания + 5) |
>50Ом |
1000В DC/AC rms |
| 40,00кОм |
0,01кОм |
±(0,5% показания + 5) |
>50Ом |
1000В DC/AC rms |
| 400,0кОм |
0,1кОм |
±(0,5% показания + 5) |
>50Ом |
1000В DC/AC rms |
| 4,000МОм |
0,001МОм |
±(0,5% показания + 5) |
>50Ом |
1000В DC/AC rms |
| 40,00МОм |
0,01МОм |
±(2,5% показания + 10) |
>50Ом |
1000В DC/AC rms |
| |
Частота (электронная) |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00Гц÷10кГц |
0,01Гц÷0,001кГц |
±(0,5%показания) |
1000В DC/AC rms |
Чувствительность: 2В rms
| |
Частота (электронная) |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00Гц |
0,01Гц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 400,0Гц |
0,1Гц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 4,000кГц |
0,001кГц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 40,00кГц |
0,01кГц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 400,0кГц |
0,1кГц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 4,000МГц |
0,001МГц |
±(0,09% показания +5) |
1000В DC/AC rms |
| 10,00МГц |
0,01МГц |
±(0,09% показания +5) |
1000В DC/AC rms |
Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц; >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц
| |
Коэффициент заполнения |
| Диапазон |
Разрешение |
Точность |
| 5,0÷95,0% |
0,1% |
±(1,2% показания + 2) |
Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)
| |
Емкость |
| Диапазон |
Разрешение |
Точность |
Защита от перенапряжения |
| 40,00нФ |
0,01нФ |
±(1,5% показания + 20) |
1000В DC/AC rms |
| 400,0нФ |
0,1нФ |
±(1,2% показания + 8) |
1000В DC/AC rms |
| 4,000мкФ |
0,001мкФ |
±(1,5% показания + 8) |
1000В DC/AC rms |
| 40,00мкФ |
0,01мкФ |
±(1,2% показания + 8) |
1000В DC/AC rms |
| 400,0мкФ |
0,1мкФ |
±(1,5% показания + 8) |
1000В DC/AC rms |
| 4000мкФ |
1мкФ |
±(2,5% показания + 20) |
1000В DC/AC rms |
