Tempo 801К - тестовый набор с фильтром 50 Гц
Описание тестового набор с фильтром 50 Гц Tempo 801К

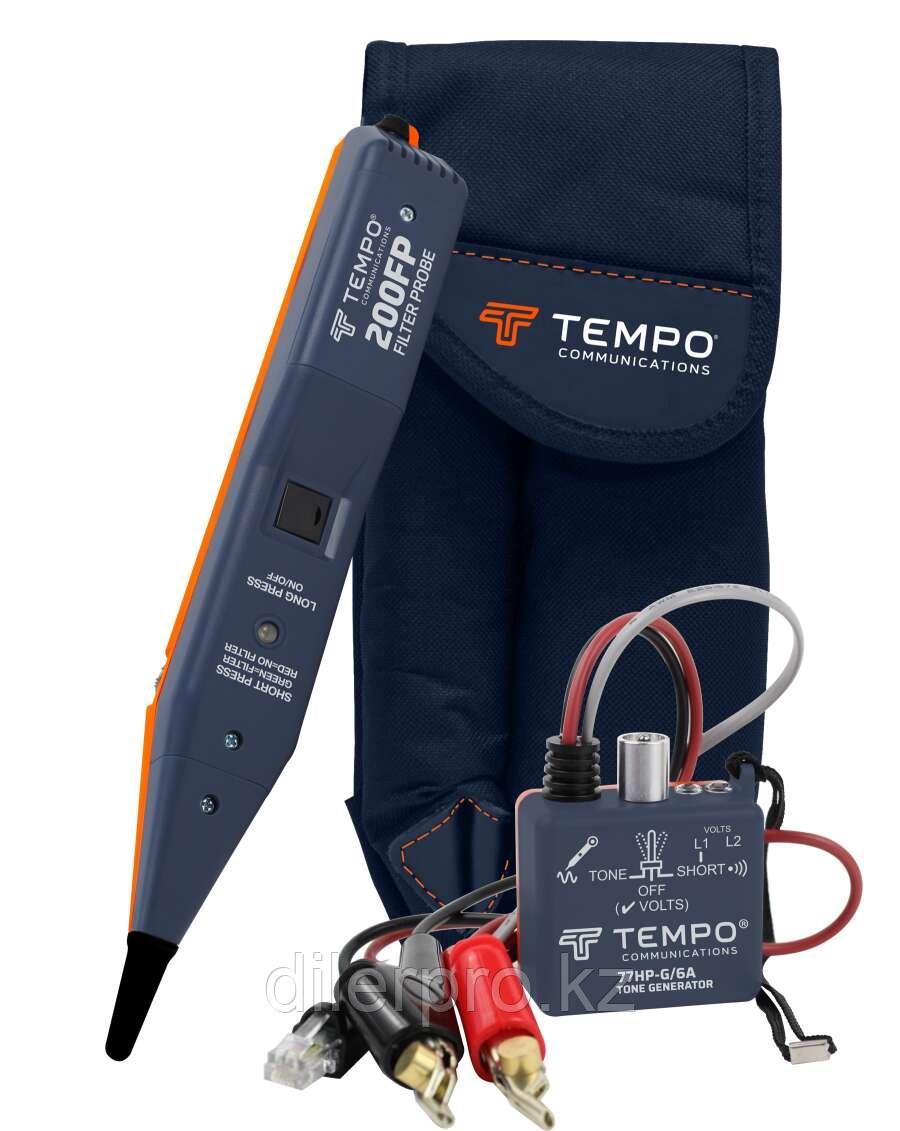

Tempo 801K - тестовый набор для работы в помещениях с высоким уровнем электромагнитных помех. Он состоит из тонального генератора 77HP/6A и индуктивного щупа 200FP.
Щуп 200FP имеет два режима работы: широкополосный (в диапазоне от 500 Гц до 5 кГц) и режим фильтрации низкочастотных наводок 50 Гц и гармоник. Работа в последнем режиме существенно повышает комфорт поиска кабельных пар в помещениях с большим уровнем низкочастотных помех (серверные, ЦОД, промышленность).
Тональный генератор 77HP/6A оснащен усиленными разъемами типа «крокодил» с игольчатой площадкой, что позволяет подключаться к кабелю без снятия изоляции с его жил. Также предусмотрена функция проверки полярности сразу на двух линиях (используя RJ11, или одной пары (используя крокодилы). Рабочая частота генератора 890/960 Гц.
Технические характеристики тестового набора Tempo 801K
| Параметр |
Значение |
| Тональный генератор |
| Модель |
77HP-G/6A |
| Частота выходного сигнала (аналогового), Гц |
890/960 Гц |
| Выходная мощность / импеданс |
+10 дБм / 600 Ом |
| Визуальная индикация короткого замыкания жил |
<10 кОм (LED) |
| Звуковая индикация короткого замыкания жил |
<200 Ом |
| Частота (режим трели) |
1,3 Гц |
| Частота (быстрый режим трели) |
6 Гц |
| Определение полярности |
2 линии |
| Организация канала служебной связи (подаваемое напряжение питания микрофона телефонной трубки при нагрузке 600 Ом) |
4,6 В |
| Защита входа по постоянному напряжению (импеданс 600 Ом) |
52 В |
| Продолжительность работы от батареи |
50 час. |
| Напряжение питания |
9 В (крона) |
| Подключение к линии |
крокодилы с игольчатой площадкой, RJ11, RJ45 |
| Температура эксплуатации |
0 °C ... 50 °C |
| Температура хранения |
-50 °C ... 75 °C |
| Габариты |
32 х 64 х 57 мм |
| Вес |
128 гр |
| Индуктивный щуп |
| Модель |
200FP |
| Частотный диапазон принимаемого сигнала |
500 Гц – 5 кГц |
| Фильтр 50 Гц |
есть |
| Усиление громкости |
35 дБ |
| Номинальный импеданс |
100 МОм |
| Сопротивление наконечника |
300 Ом |
| Тип наконечника |
пластик |
| Питание |
батарея, 9 В |
| Продолжительность работы от батареи |
50 час. |
| Защита входа по напряжению относительно земли |
Cat I, 150 В |
| Температура эксплуатации |
0 °C ... 50 °C |
| Габариты |
250 х 32 х 35 мм |
| Вес |
142 гр. |
Особенности тестового набора с фильтром 50 Гц Tempo 801K
- идентификация нужной пары или порта на кроссе;
- идентификация жил и пар в многопарном кабеле;
- отбор кабелей из пучка;
- трассировка кабелей в стене;
- определение наличия постоянного напряжения в линии;
- индикация переменного (звонкового) напряжения в линии;
- определение полярности одновременно 2-х телефонных линий;
- определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
- тестирование целостности проводки;
- организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
- фильтр 50 Гц, что дает возможность убрать “фон” от электрических сетей;
- мощность сигнала генератора 10 дБм;
- защита по напряжению выводов генератора: 52 В;
- усиленные крокодилы с игольчатой площадкой для прокалывания изоляции кабеля;
- автоотключение индуктивного щупа при бездействии.
Функции генератора Tempo 77HP-G/6A
- два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи;
- мощность сигнала генератора 10 дБм;
- два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке);
- переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование;
- разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии;
- "крокодилы" с игольчатой площадкой для прокалывания изоляции проводника и подачи сигнала без необходимости снятия изоляции проводника;
- переходник RJ-11 на RJ-45 в комплекте;
- защита по напряжению выводов генератора: 52 В.
Функции индуктивного щупа Tempo 200FP
- фильтр низкочастотных помех 50 Гц, позволяющий повысить комфорт работы в помещениях с сильными низкочастотными помехами (серверные, ЦОД);
- возможность работы в фильтрованом и широкополосном режиме;
- светодиодная и звуковая индикация уровня принимаемого сигнала;
- регулятор чувствительности приемника;
- высокий коэффициент усиления принимаемого сигнала;
- пластиковый плоский наконечник, позволяющий избежать замыкания жилы на жилу при идентификации пары;
- разъем для подключения тестовой телефонной трубки;
- автовыключение при бездействии.
Принцип работы тестового набора для отбора кабеля:
Для "прозвонки" пары на удаленном конце кабеля, необходимо:
- Черный провод генератора подключить к экрану (оболочке) кабеля;
- Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
- Включить генератор в положение "Tone"
- Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
- Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.
