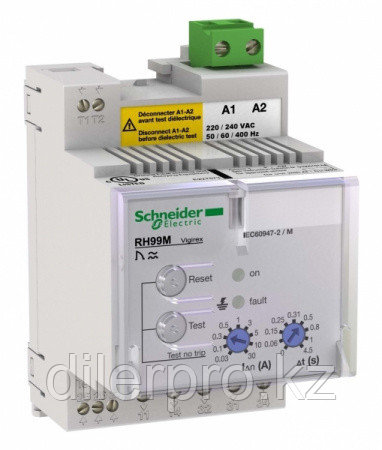

RH99M 12/48В DC 12/24В 50ГЦ, артикул 56170
Назначение реле Vigirex RH99M
Реле утечки на землю RH99M представляют собой устройства защиты от пробоя на землю с питанием от цепи управления, используемые для защиты электрических систем распределения от пробоев на землю
Реле RH99M серия Vigirex Schneider Electric, с ручным возвратом в исходное положение после устранения повреждения
Диф. реле серии Vigirex RH99M параметры:
- мощность - 4 ВА
- напряжение питания напряжением 12/24 В пер.тока или 12/48 В пост.тока
- ширина 6х9 мм, монтаж - на DIN-рейке.
- Чувствительность 0,03-30 A, мгновенное срабатывание или с задержкой до 4.5 с.
- Применение в сетях с системами заземления TN-S, IT, TT.
- Измерение тока замыкания на землю встроенным ТТ, диапазон: 80-100 %, точность: +/ - 10 %.
Характеристики RH99M Schneider
- Артикул производителя 56170
- Производитель Schneider Electric
- Назначение Диф. реле
- Глубина 74
- Высота 97
- Ширина 54
- Тип напряжения управления AC/DC (перемен./постоян.)
- Номин. напряжение питания цепи управления Us AC 50 Гц 12.0...24.0
- Тип подключения Винтовое соединение
- Функционал. назначение/применение Трехфазная установка
- Количество переключающих (перекидных) контактов 1
- Количество нормально разомкнутых (НО) контактов 1
- Количество нормально замкнутых (НЗ) контактов 1
- Номин. напряжение питания цепи управления Us AC 60 Гц 12.0...24.0
- Номин. напряжение питания цепи управления Us постоян. тока DC 12.0...48.0
- Номин. частота 50.0...60.0
- Макс. задержка на включение 4.5
- Ток утечки 1 0.0...30.0
- Ток утечки 2 0.0...30000.0
- Код Elevel SE 56170
- Вес (кг) 0.211
Производитель Vigirex RH99M 12/48В DC 12/24В 50ГЦ С РУЧ.СБРОС.
Оригинально реле, страна производства Франция, Merlin Gerin.
