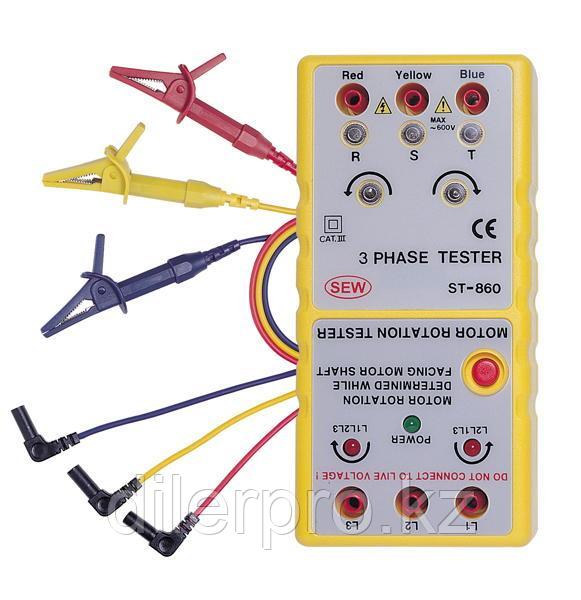

Индикатор чередования фаз SEW ST 860
Описание индикатора порядка чередования фаз SEW ST 860
SEW ST 860 используется для определения наличия фаз в цепи трехфазного тока, порядка их чередования, порядка подключения обмотки электрического двигателя, работающего от трехфазного тока, а также обнаружения обрыва фазы. Индикатор чередования фаз востребован специалистами-электриками, работающими в самых разных отраслях промышленности - от легкой или пищевой до металлургии и тяжелого машиностроения.
Функционал индикатора чередования фаз SEW ST 860
- Рабочие параметры SEW ST 860 лежат в пределах для напряжения от 100В до 600В и для частоты от 45Гц до 75 Гц
- Прибор имеет электронную схему индикации, для оповещения пользователя используются неоновые лампы
- SEW ST 860 предельно прост в эксплуатации: устройство имеет две стороны, одна из которых используется для обнаружения фаз и определения порядка их чередования.Вторая служит для определения порядка подключения обмоток электрического двигателя
- Для определения порядка чередования фаз имеется два неоновых индикатора, рядом с которыми на панель прибора нанесены соответствующие направлению чередования стрелки
Достоинства датчика фаз SEW ST 860
- широкий диапазон рабочих температур окружающей среды от - 10 °С до +40 °С и влажности до 95%;
- небольшой вес 182г и размеры 153х 72х 35 мм;
- питание прибора от одной батарейки типа "Крона";
- прочный корпус, обеспечивающий надежную работу прибора в полевых условиях.
- SEW ST 860 предельно прост в эксплуатации
Технические характеристики индикатора порядка чередования фаз SEW ST 860
| Общие данные |
| Диапазон рабочих напряжений |
100…600 В; 45…70 Гц |
| Индикатор наличия фазы |
Три неоновых лампы (R, S, T) |
| Индикатор порядка чередования фаз |
Две неоновых лампы (¬, ®) |
| Индикатор порядка подключения обмоток электродвигателя |
Два светодиода (L1L2L3, L2L1L3) |
| Измерительные провода |
Три съемных цветных провода; длина 0,5 м; зажимы типа "крокодил" с захватом до 35 мм |
| Условия эксплуатации |
Минус 10 ºС….40 ºС; относительная влажность не более 85 % |
| Источник питания |
9 В (тип "Крона") |
| Габаритные размеры |
153 х 72 х 35 мм |
| Масса |
182 г |
Комплектация измерителя фаз SEW ST 860
- Индикатор чередования фаз SEW ST 860
- Измерительные провода (3 шт.)
- Батарея
- Транспортная сумка
- Руководство по эксплуатации
