ТУЗ-2 ультразвуковой толщиномер

Ультразвуковой толщиномер ТУЗ-2

- предназначен для измерения толщины различных изделий из металлов и неметаллов, включая изделия, доступ к которым имеется только с одной стороны. Прибор может быть использован во всех отраслях промышленности. С помощью ультразвукового толщиномера ТУЗ-2 измеряется толщина стенок трубопроводов, сосудов давления, котлов и других ответственных и особо опасных объектов, в том числе для определения степени коррозионного и эрозионного износа по остаточной толщине.

Принцип действия и область использования толщиномера ТУЗ-2

Ультразвуковой толщиномер ТУЗ-2 – простой прибор для определения толщины слоя металла (или другого твёрдого материала). С помощью толщиномера ТУЗ-2 можно измерять остаточную толщину стенок стальных несущих конструкций, трубопроводов, резервуаров, котлов и т.д. как в помещении, так и в полевых условиях. Зная паспортную толщину металла стенки, можно определить, насколько она уменьшилась, степень её разрушения коррозией или другими факторами.

Измерение толщины слоя с помощью ультразвука (УЗ) относится к методам т.н. неразрушающего контроля. Доступ к изделию при измерении нужен только с одной стороны. Излученный УЗ пьезоэлектрическим преобразователем (УЗ ПЭП) зондирующий импульс проходит через измеряемый слой металла, отражается от противоположной стороны и возвращается назад, где улавливается датчиком. По известной скорости распространения звука в материале (примерно 5900 м/с для стали) и времени прохождения сигнала вычисляется толщина слоя.

Прибор внесён в Государственный реестр средств измерений.

От более дорогих моделей толщиномер ультразвуковой ТУЗ-2 отличается отсутствием встроенной памяти и возможности подключения к компьютеру.

Реестры средств измерений ультразвукового толщиномера ТУЗ-2

ТУЗ-2 внесён в Госреестры средств измерений РФ, Белоруссии и Казахстана. Разрешён к применению Федеральной службой по экологическому, технологическому и атомному надзору. Прибор зарегистрирован в перечнях средств измерений, диагностики и контроля, применяемых в гражданской авиации РФ, флота РФ, нефтегазовой отрасли, на предприятиях ОАО «РЖД» и при аттестации рабочих мест.

Основные технические характеристики ультразвукового толщиномера ТУЗ-2

Особенности ультразвукового толщиномера ТУЗ-2

• супермалые габариты и масса;
• регулировка усиления приемного тракта;
• автоматическая калибровка «нуля»;
• индикация недопустимого утонения;
• большой яркий светодиодный индикатор;
• простота в эксплуатации;
• прочный алюминиевый корпус для тяжелых условий эксплуатации.

Устройство и принцип работы толщиномера ТУЗ-2

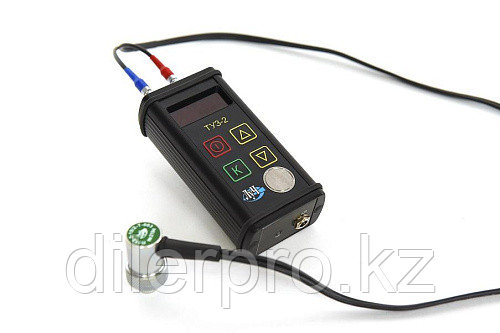

Толщиномер состоит из электронного блока, подключаемого к нему УЗ ПЭП и зарядного устройства. Электронный блок выполнен в жестком металлическом корпусе, предохраняющем его от внешних неблагоприятных воздействий. Автономный источник питания расположен внутри корпуса. На лицевой панели электронного блока расположены: многофункциональный цифровой дисплей и маслобензостойкая пленочная клавиатура. На правом торце расположены разъемы для подключения УЗ ПЭП и 3-х миллиметровый встроенный тест-образец. Разъем генератора помечен красным цветом. Разъем приемника помечен синим цветом. УЗ ПЭП типа П112 (раздельно-совмещенные ПЭП) подключаются согласно цветовой маркировке. На левом торце расположен разъем для подключения зарядного устройства «ЗУ».

Принцип работы толщиномера основан на УЗ контактном эхоимпульсом методе неразрушающего контроля, в котором используются свойства УЗК отражаться от границы раздела сред с разными акустическими сопротивлениями.

Передающая пьезопластина УЗ ПЭП излучает зондирующий импульс УЗК через линию задержки (призму) в направлении наружной поверхности контролируемого изделия, толщину которого нужно измерить. Импульс УЗК распространяется в изделии до противоположной поверхности, отражается от нее, распространяется в обратном направлении и, пройдя линию задержки (призму), принимается приемной пьезопластиной УЗ ПЭП.
